Toyota CH-R Service Manual: Components

COMPONENTS

ILLUSTRATION

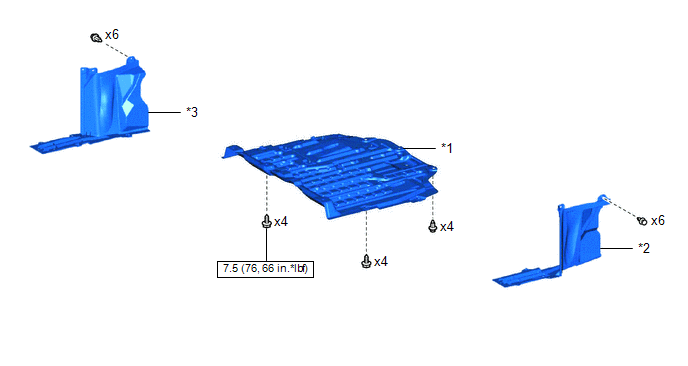

*1

NO. 1 ENGINE UNDER COVER

*2

REAR ENGINE UNDER COVER LH

*3

REAR ENGINE UNDER COVER RH

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

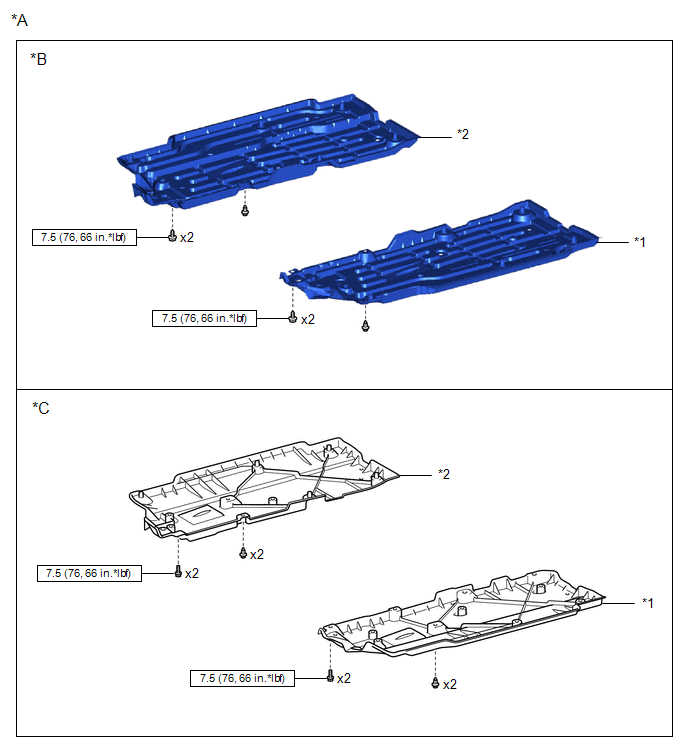

ILLUSTRATION

*A

w/ Cover

*B

Type A

*C

Type B

-

-

*1

FRONT FLOOR COVER LH

*2

FRONT FLOOR COVER RH

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

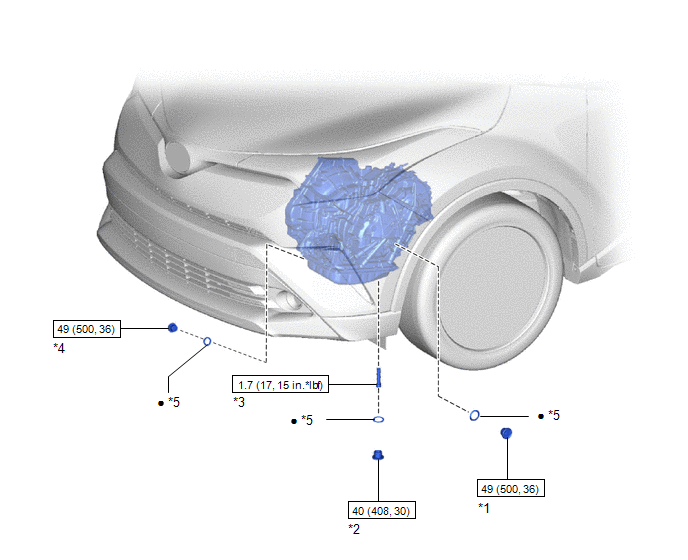

ILLUSTRATION

*1

REFILL PLUG

*2

OVERFLOW PLUG

*3

NO. 1 TRANSMISSION OIL FILLER TUBE

*4

DRAIN PLUG

*5

GASKET

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

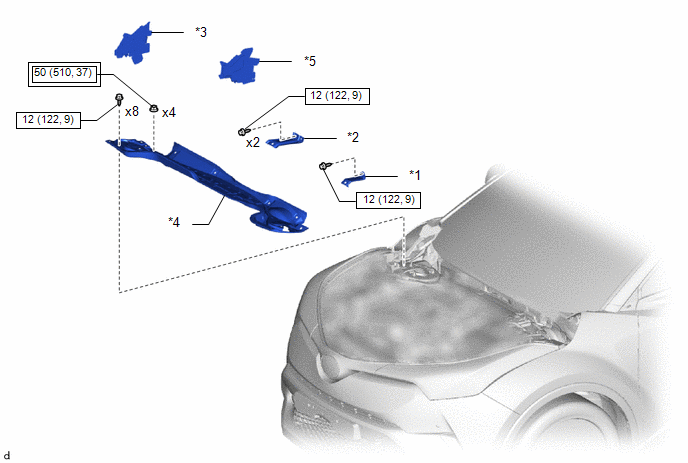

ILLUSTRATION

*1

COWL BODY MOUNTING REINFORCEMENT LH

*2

COWL BODY MOUNTING REINFORCEMENT RH

*3

NO. 1 HEATER AIR DUCT SPLASH SHIELD SEAL

*4

OUTER COWL TOP PANEL SUB-ASSEMBLY

*5

WATER GUARD PLATE LH

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)

N*m (kgf*cm, ft.*lbf): Specified torque

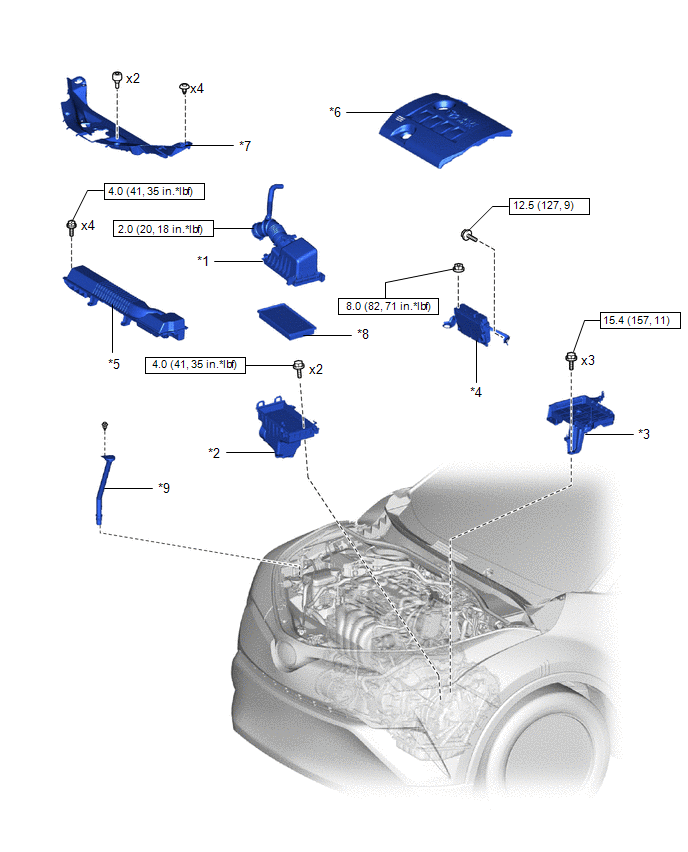

ILLUSTRATION

*1

AIR CLEANER CAP WITH AIR CLEANER HOSE

*2

AIR CLEANER CASE SUB-ASSEMBLY

*3

BATTERY CLAMP SUB-ASSEMBLY

*4

ECM

*5

NO. 1 AIR CLEANER INLET

*6

NO. 2 CYLINDER HEAD COVER

*7

RADIATOR COVER

*8

AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY

*9

NECK

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

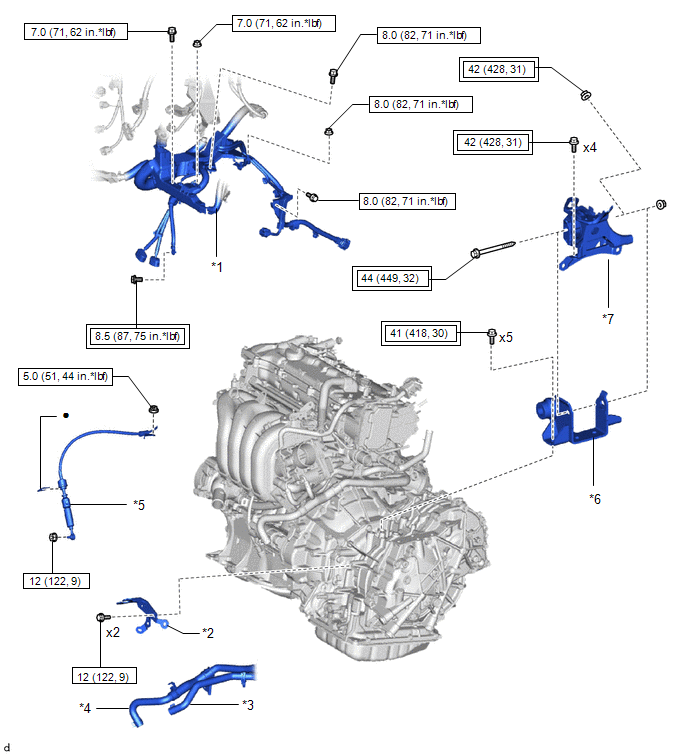

ILLUSTRATION

*1

ENGINE WIRE

*2

NO. 1 TRANSMISSION CONTROL CABLE BRACKET

*3

NO. 3 WATER BY-PASS HOSE

*4

NO. 5 WATER BY-PASS HOSE

*5

TRANSMISSION CONTROL CABLE ASSEMBLY

*6

TRANSVERSE ENGINE ENGINE MOUNTING BRACKET

*7

TRANSVERSE ENGINE ENGINE MOUNTING INSULATOR

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

-

-

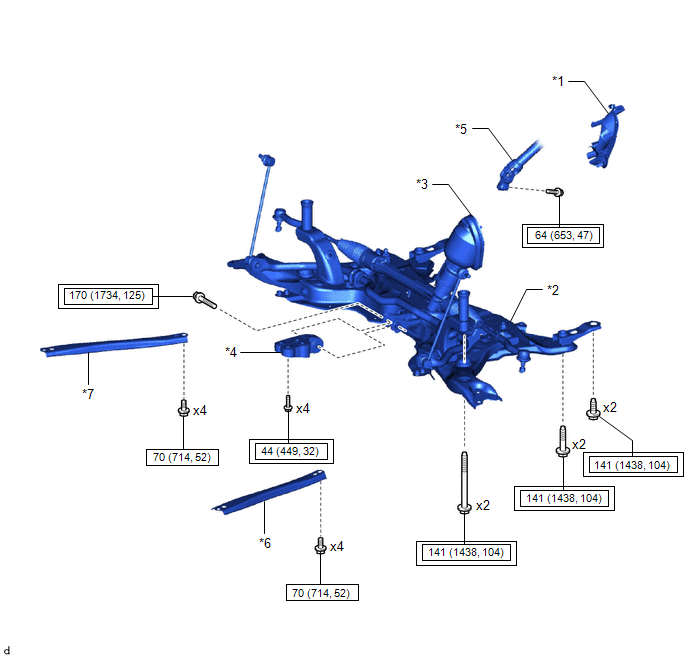

ILLUSTRATION

*1

COLUMN HOLE COVER SILENCER SHEET

*2

FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY

*3

NO. 1 STEERING COLUMN HOLE COVER SUB-ASSEMBLY

*4

NO. 2 ENGINE MOVING CONTROL ROD

*5

NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY

*6

REAR SIDE RAIL REINFORCEMENT SUB-ASSEMBLY LH

*7

REAR SIDE RAIL REINFORCEMENT SUB-ASSEMBLY RH

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)

N*m (kgf*cm, ft.*lbf): Specified torque

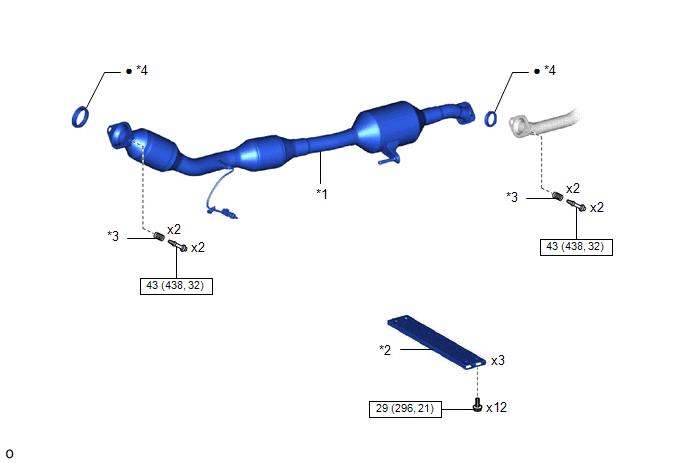

ILLUSTRATION

*1

FRONT EXHAUST PIPE ASSEMBLY (TWC: Front and Rear Catalyst)

*2

FRONT FLOOR CENTER BRACE

*3

COMPRESSION SPRING

*4

EXHAUST PIPE GASKET

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

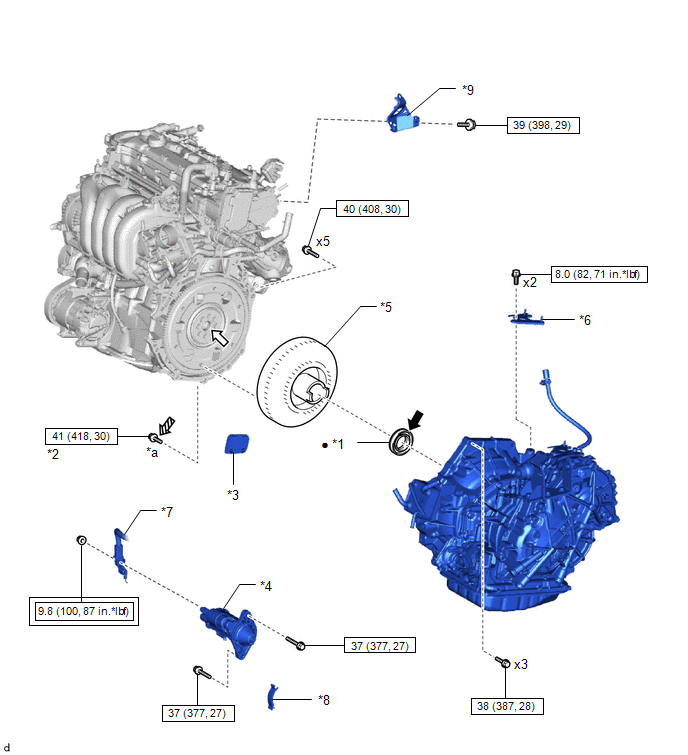

ILLUSTRATION

*1

CVT OIL PUMP TYPE T OIL SEAL

*2

DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT

*3

FLYWHEEL HOUSING UNDER COVER

*4

STARTER ASSEMBLY

*5

TORQUE CONVERTER ASSEMBLY

*6

TRANSMISSION CONTROL CABLE SUPPORT

*7

WIRE HARNESS

*8

FLYWHEEL HOUSING SIDE COVER

*9

WIRE HARNESS CLAMP BRACKET

-

-

*a

BLACK COLOR: x 1

SILVER COLOR: x 5

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

MP grease

Clutch spline grease

Adhesive 1324

Precoated part

-

-

ILLUSTRATION

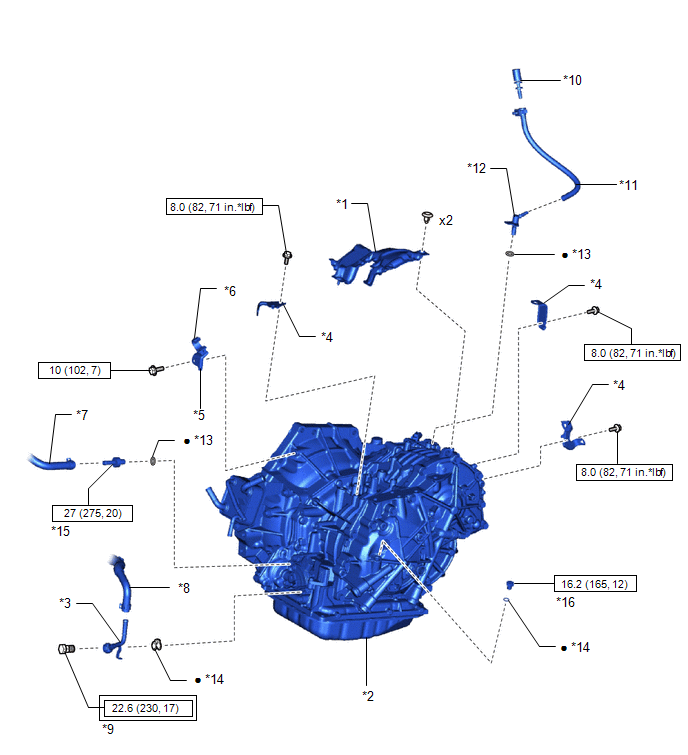

*1

AUTOMATIC TRANSMISSION CASE COVER

*2

CONTINUOUSLY VARIABLE TRANSAXLE ASSEMBLY

*3

OIL COOLER ELBOW SUB-ASSEMBLY

*4

WIRE HARNESS CLAMP BRACKET

*5

WATER HOSE CLAMP BRACKET

*6

WATER BY-PASS HOSE CLAMP

*7

NO. 1 TRANSMISSION OIL COOLER HOSE

*8

NO. 2 TRANSMISSION OIL COOLER HOSE

*9

UNION BOLT

*10

NO. 1 BREATHER PLUG (CVT)

*11

BREATHER PLUG HOSE

*12

NO. 2 BREATHER PLUG (CVT)

*13

O-RING

*14

GASKET

*15

TUBE CONNECTOR

*16

STRAIGHT SCREW PLUG

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

-

-

    Continuously Variable Transaxle Assembly(when Using The Engine Support Bridge)
    ...

    Installation
    INSTALLATION CAUTION / NOTICE / HINT PROCEDURE 1. INSTALL TRANSMISSION BREATHER HOSE SUB-ASSEMBLY HINT: Perform this procedure only when replacement of the transmission breather hose sub-assemb ...
