Toyota CH-R Service Manual: Components

COMPONENTS

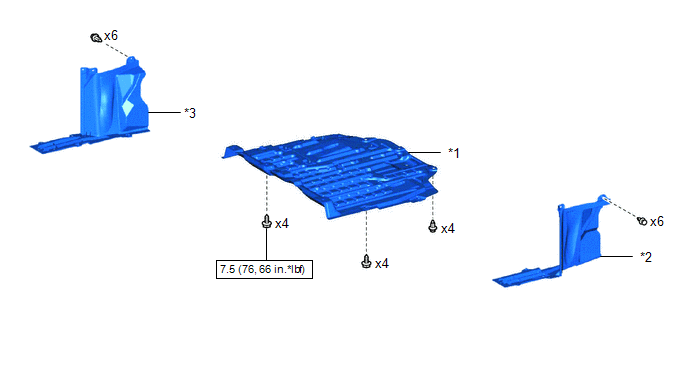

ILLUSTRATION

*1

NO. 1 ENGINE UNDER COVER

*2

REAR ENGINE UNDER COVER LH

*3

REAR ENGINE UNDER COVER RH

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

ILLUSTRATION

*1

FRONT AXLE SHAFT NUT

*2

FRONT DRIVE SHAFT ASSEMBLY

*3

FRONT LOWER NO. 1 SUSPENSION ARM SUB-ASSEMBLY

*4

FRONT SPEED SENSOR

*5

FRONT STABILIZER LINK ASSEMBLY

*6

TIE ROD END SUB-ASSEMBLY

*7

FRONT FLEXIBLE HOSE

*8

FRONT AXLE ASSEMBLY

*9

COTTER PIN

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)

●

Non-reusable part

Toyota Body Grease W

Do not apply lubricants to the threaded parts

ILLUSTRATION

*1

FRONT DRIVE SHAFT ASSEMBLY LH

*2

FRONT DRIVE SHAFT ASSEMBLY RH

*3

FRONT DRIVE SHAFT OIL SEAL LH

*4

FRONT DRIVE SHAFT OIL SEAL RH

*5

FRONT DRIVE INBOARD JOINT HOLE SNAP RING LH

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

●

Non-reusable part

MP grease

Toyota genuine CVT fluid FE

ILLUSTRATION

*A

for LH Side

-

-

*1

FRONT AXLE INBOARD JOINT BOOT

*2

FRONT AXLE INBOARD JOINT BOOT CLAMP

*3

FRONT AXLE OUTBOARD JOINT BOOT

*4

FRONT AXLE OUTBOARD JOINT BOOT CLAMP

*5

FRONT DRIVE INBOARD JOINT ASSEMBLY

*6

FRONT DRIVE SHAFT DAMPER LH

*7

FRONT DRIVE SHAFT DUST COVER

*8

FRONT NO. 2 AXLE INBOARD JOINT BOOT CLAMP

*9

FRONT NO. 2 AXLE OUTBOARD JOINT BOOT CLAMP

*10

FRONT DRIVE INNER SHAFT INNER SHAFT SNAP RING LH

*11

TRIPOD JOINT

*12

FRONT DRIVE OUTBOARD JOINT SHAFT ASSEMBLY

*13

FRONT DRIVE SHAFT DAMPER CLAMP

*14

ROLLER

●

Non-reusable part

-

-

ILLUSTRATION

*A

for RH Side

-

-

*1

FRONT AXLE INBOARD JOINT BOOT

*2

FRONT AXLE INBOARD JOINT BOOT CLAMP

*3

FRONT DRIVE INBOARD JOINT ASSEMBLY

*4

FRONT NO. 2 AXLE INBOARD JOINT BOOT CLAMP

*5

FRONT NO. 2 AXLE OUTBOARD JOINT BOOT CLAMP

*6

FRONT AXLE OUTBOARD JOINT BOOT CLAMP

*7

FRONT AXLE OUTBOARD JOINT BOOT

*8

FRONT DRIVE INNER SHAFT INNER SHAFT SNAP RING RH

*9

TRIPOD JOINT

*10

FRONT DRIVE OUTBOARD JOINT SHAFT ASSEMBLY

*11

ROLLER

*12

FRONT DRIVE SHAFT DUST COVER RH

●

Non-reusable part

-

-

    Front Drive Shaft Assembly
    ...

    Removal
    REMOVAL CAUTION / NOTICE / HINT The necessary procedures (adjustment, calibration, initialization, or registration) that must be performed after parts are removed and installed, or replaced during ...
